蒙版生成地图碰撞与分层状态机

本篇记录的是一个类 Celeste 平台跳跃 Demo 的工程拆分。项目里我把地图表现和地图碰撞拆成两份资源: PNG 负责显示，BMP 蒙版负责生成碰撞；将角色跳跃、下蹲、冲刺、蹬墙和抓墙交给分层状态机处理。

从地图资源开始拆分

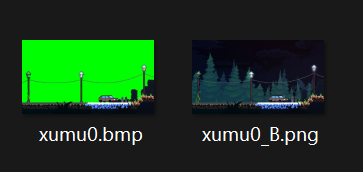

这个项目里我把地图目录当成资源入口，每个关卡目录里放一张用于渲染的 PNG，再放一张用于碰撞的 BMP。MapManager 会扫描目录名，但不需要关心具体图片文件名。

bool MapManager::loadMapTexturesFromDirectory(
    SDL_Renderer* renderer,
    const std::string& root_assets_path_str) {
    for (const auto& entry : fs::directory_iterator(root_path)) {
        if (!entry.is_directory()) {
            continue;
        }

        std::string level_name = entry.path().filename().string();
        fs::path bmp_path, png_path;

        for (const auto& file_entry : fs::directory_iterator(entry.path())) {
            std::string ext = file_entry.path().extension().string();
            if (ext == ".bmp") bmp_path = file_entry.path();
            else if (ext == ".png") png_path = file_entry.path();
        }

        if (!png_path.empty()) {
            SDL_Texture* raw_texture = IMG_LoadTexture(renderer, png_path.string().c_str());
            m_map_textures[level_name] = SDLTexturePtr(raw_texture, SDLTextureDeleter());
        }

        if (!bmp_path.empty()) {
            auto collision_mask = loadCollisionMaskFromBMP(bmp_path.string(), 16);
            m_collision_masks[level_name] = collision_mask;
        }
    }

    return true;
}

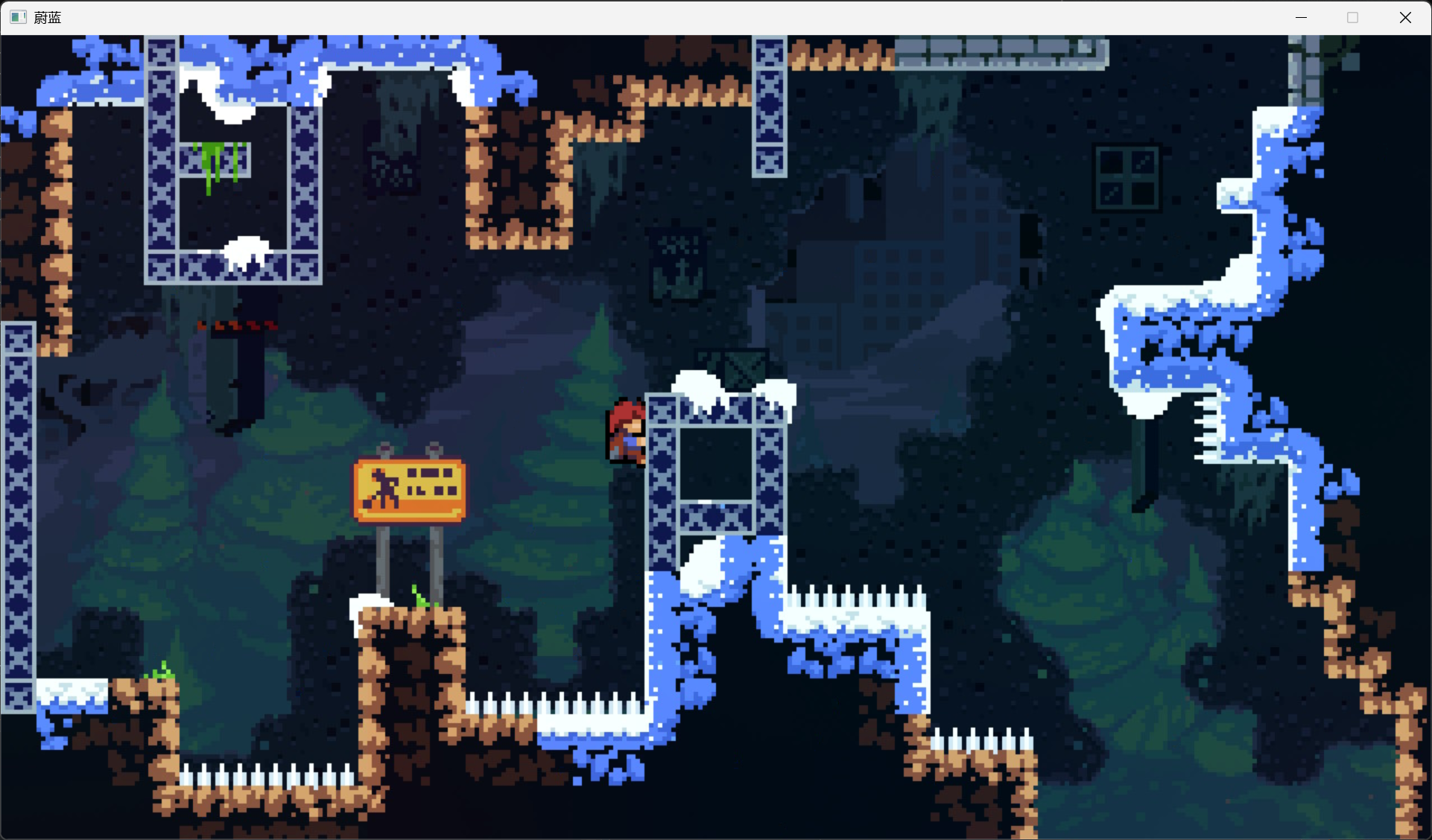

进入场景时，渲染纹理和碰撞蒙版一起绑定到当前关卡。场景负责选择地图，物理系统只消费已经生成好的碰撞数据。

void l0::on_enter() {
    auto& map = MapManager::getInstance();

    background = map.getMapTexture("L0").get();
    rebirth_point = { 200, 300 };

    player->get_physics_ref()->set_position(rebirth_point);
    player->get_physics_ref()->set_map_collision(map.getCollisionMask("L0"));

    Scene::on_enter();
}

这个拆分最大的好处是关卡迭代很轻。美术图可以继续保留大量细节，碰撞图只表达哪里能走，哪里不能走。当我想换一张地图时，只要补齐同目录下的 PNG 和 BMP，运行时就能自动接入。

用 BMP 蒙版生成瓦片碰撞

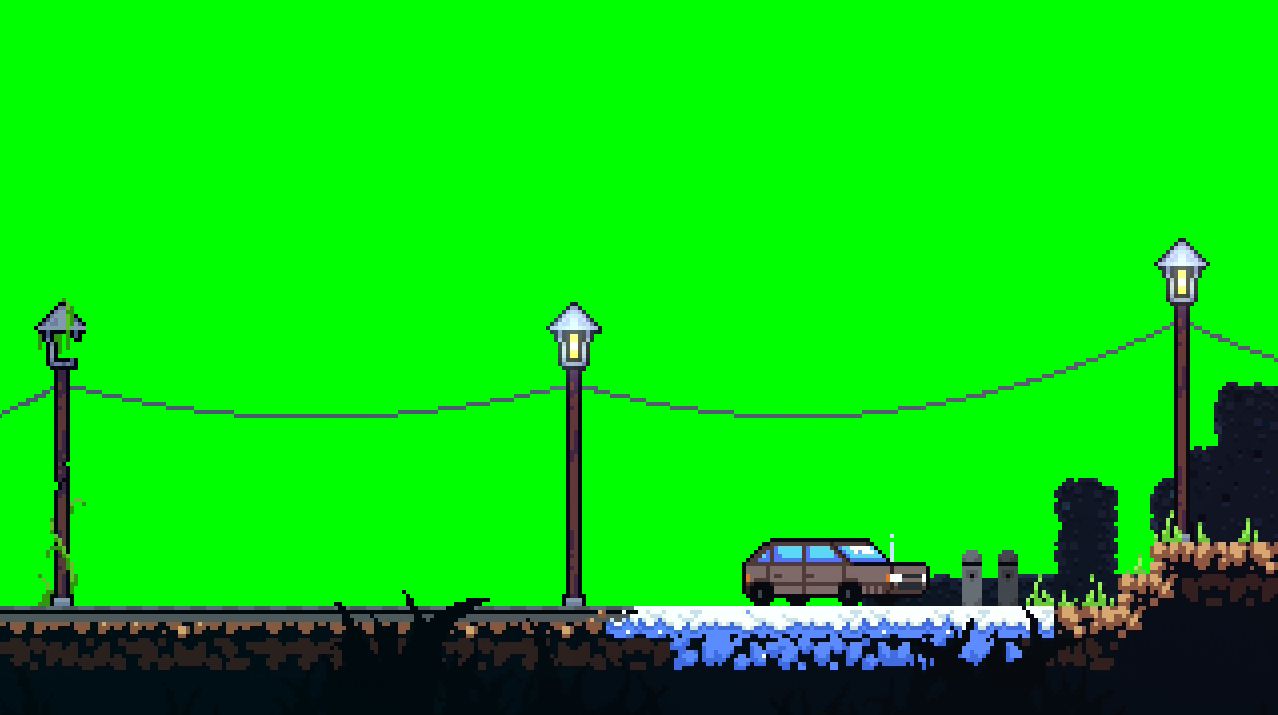

碰撞蒙版本质上是一张低成本的规则图。加载 BMP 后先统一转成 SDL_PIXELFORMAT_RGBA32，再按 16x16 的 tile 去扫描像素。每个 tile 默认可通行，只要里面发现一个不可通行像素，就把整个 tile 标记成墙。

这里的颜色规则很直接:

• 透明像素可通行。
• 白色像素可通行。
• 绿色像素可通行。
• 其他颜色都视为不可通行。

std::vector<std::vector<bool>> MapManager::loadCollisionMaskFromBMP(
    const std::string& filepath,
    int tile_size) {
    SDL_Surface* surface = SDL_LoadBMP(filepath.c_str());
    SDL_Surface* formatted_surface =
        SDL_ConvertSurfaceFormat(surface, SDL_PIXELFORMAT_RGBA32, 0);

    SDL_LockSurface(formatted_surface);
    Uint32* pixels = static_cast<Uint32*>(formatted_surface->pixels);
    int pitch = formatted_surface->pitch / sizeof(Uint32);

    int map_width_in_tiles = formatted_surface->w / tile_size;
    int map_height_in_tiles = formatted_surface->h / tile_size;

    std::vector<std::vector<bool>> collision_map(map_height_in_tiles);
    for (int ty = 0; ty < map_height_in_tiles; ++ty) {
        collision_map[ty].resize(map_width_in_tiles);

        for (int tx = 0; tx < map_width_in_tiles; ++tx) {
            bool is_tile_walkable = true;

            for (int y = 0; y < tile_size; ++y) {
                for (int x = 0; x < tile_size; ++x) {
                    int pixel_x = tx * tile_size + x;
                    int pixel_y = ty * tile_size + y;

                    Uint32 pixel = pixels[pixel_y * pitch + pixel_x];
                    Uint8 r, g, b, a;
                    SDL_GetRGBA(pixel, formatted_surface->format, &r, &g, &b, &a);

                    bool is_pixel_walkable =
                        (a == 0) ||
                        (r == 255 && g == 255 && b == 255) ||
                        (r == 0 && g == 255 && b == 0);

                    if (!is_pixel_walkable) {
                        is_tile_walkable = false;
                        goto next_tile;
                    }
                }
            }

        next_tile:
            collision_map[ty][tx] = is_tile_walkable;
        }
    }

    SDL_UnlockSurface(formatted_surface);
    SDL_FreeSurface(formatted_surface);
    return collision_map;
}

这个函数返回的是 vector<vector<bool>>，其中 true 表示可通行，false 表示墙。这样做比逐像素碰撞更粗，但很适合 16 像素网格的像素平台游戏。它牺牲了一点斜边精度，换来了更稳定的落地、贴墙和顶头判断。

把瓦片合并成矩形

如果每帧都拿玩家碰撞箱去遍历所有 tile，关卡稍微大一点就会浪费很多检查。实际参与物理检测的并不是 bool 网格，而是 PhysicsBody::set_map_collision() 里合并出来的 SDL_FRect。

合并策略是从左上到右下扫描，遇到未访问过的墙块后先向右扩展最大宽度，再向下扩展高度。最终把一片连续墙块压成一个矩形。

void PhysicsBody::set_map_collision(const std::vector<std::vector<bool>>& new_map) {
    map = new_map;
    m_collision_rects.clear();

    const int rows = map.size();
    const int cols = map[0].size();
    std::vector<std::vector<bool>> visited(rows, std::vector<bool>(cols, false));

    for (int y = 0; y < rows; ++y) {
        for (int x = 0; x < cols; ++x) {
            if (!map[y][x] && !visited[y][x]) {
                int current_width = 1;
                while (x + current_width < cols &&
                       !map[y][x + current_width] &&
                       !visited[y][x + current_width]) {
                    current_width++;
                }

                int current_height = 1;
                bool can_extend_down = true;
                while (y + current_height < rows && can_extend_down) {
                    for (int i = 0; i < current_width; ++i) {
                        if (map[y + current_height][x + i] ||
                            visited[y + current_height][x + i]) {
                            can_extend_down = false;
                            break;
                        }
                    }
                    if (can_extend_down) current_height++;
                }

                m_collision_rects.push_back({
                    float(x * TILE_SIZE),
                    float(y * TILE_SIZE),
                    float(current_width * TILE_SIZE),
                    float(current_height * TILE_SIZE)
                });
            }
        }
    }
}

这一步很关键，关卡制作时我只需要看 BMP，运行时物理系统只需要看合并后的墙体矩形。

物理只解决位置和接触状态

物理层没有直接决定角色应该进入什么状态。它只做三件事: 应用速度、解穿透、刷新接触信息。真正的现在是 Jump 还是 Fall 交给上层状态机判断。

void PhysicsBody::update(float delta) {
    if (m_use_gravity) {
        m_velocity.y += (GRAVITY * m_gravity_scale) * delta;
        if (m_velocity.y > MAX_FALL_SPEED) {
            m_velocity.y = MAX_FALL_SPEED;
        }
    }

    m_position.x += m_velocity.x * delta;
    m_position.y += m_velocity.y * delta;

    resolve_penetration();
    check_collision_states();
}

resolve_penetration() 先用玩家世界碰撞箱和每个墙体矩形做相交测试，再按较小重叠轴把玩家推出去。横向穿透清 velocity.x，纵向穿透清 velocity.y。

if (SDL_HasIntersectionF(&world_collider, &rect)) {
    float overlap_x = std::min(
        world_collider.x + world_collider.w - rect.x,
        rect.x + rect.w - world_collider.x);

    float overlap_y = std::min(
        world_collider.y + world_collider.h - rect.y,
        rect.y + rect.h - world_collider.y);

    if (overlap_x < overlap_y) {
        if (m_velocity.x > 0) m_position.x -= overlap_x;
        else if (m_velocity.x < 0) m_position.x += overlap_x;
        m_velocity.x = 0;
    }
    else {
        if (m_velocity.y > 0) m_position.y -= overlap_y;
        else if (m_velocity.y < 0) m_position.y += overlap_y;
        m_velocity.y = 0;
    }
}

接触状态则用 1 像素探针检测。脚下探针负责地面，左右探针负责墙面，并记录墙在玩家哪一侧。

SDL_FRect ground_probe = {
    world_collider.x,
    world_collider.y + world_collider.h,
    world_collider.w,
    1.0f
};

SDL_FRect left_probe = {
    world_collider.x - 1.0f,
    world_collider.y,
    1.0f,
    world_collider.h
};

SDL_FRect right_probe = {
    world_collider.x + world_collider.w,
    world_collider.y,
    1.0f,
    world_collider.h
};

这个设计让物理层只给出 is_on_ground、is_against_wall、wall_direction 这些具体返回值。

分层状态机的结构

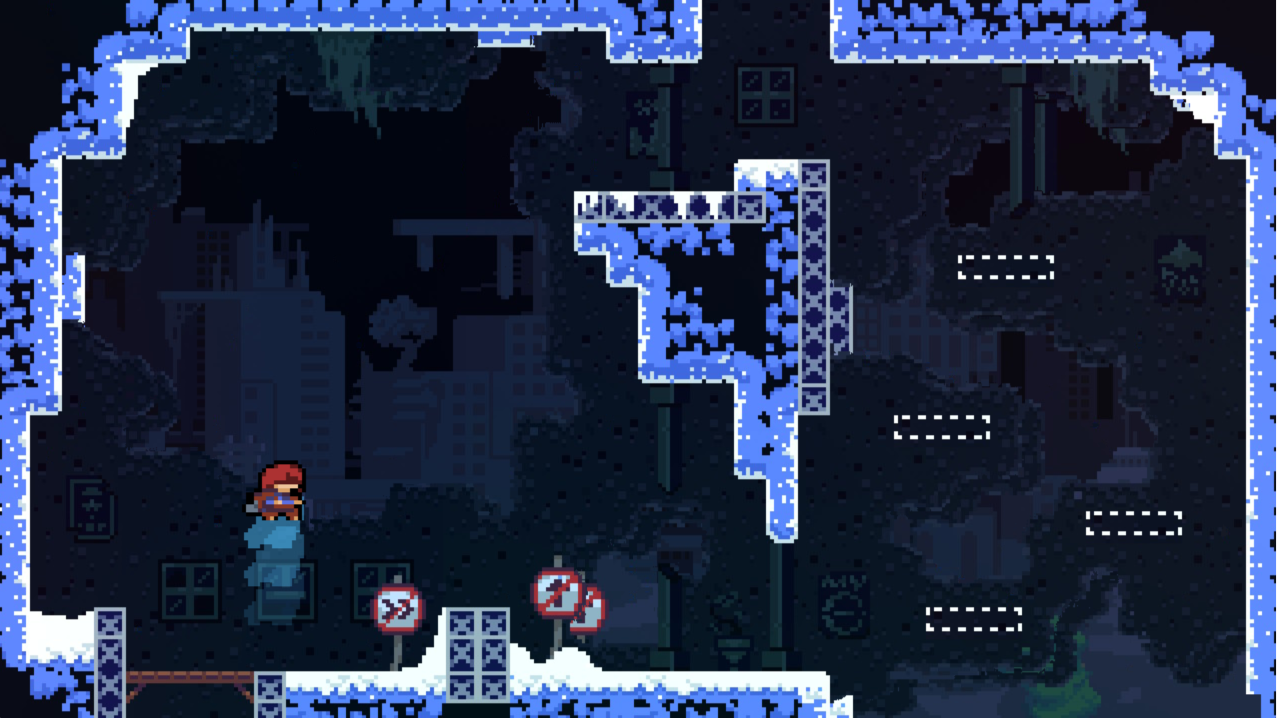

角色动作复杂以后，普通状态机会很快出现重复判断。例如冲刺可以从地面和空中发动，落地可以打断 Jump、Fall、WallJump，下蹲只在地面有效。如果每个子状态自己处理所有转移，很容易写出一堆互相冲突的判断。

所以这里用了 HSM，也就是分层状态机。子状态表达具体动作，父状态表达一类共享规则。

HSM::HSM(Player* owner) : m_owner(owner) {
    m_state_to_super_state["Idle"] = "OnGround";
    m_state_to_super_state["Run"] = "OnGround";
    m_state_to_super_state["Crouch"] = "OnGround";

    m_state_to_super_state["Jump"] = "InAir";
    m_state_to_super_state["Fall"] = "InAir";
    m_state_to_super_state["WallJump"] = "InAir";

    m_state_to_super_state["WallGrab"] = "Wall";
    m_state_to_super_state["Dashing"] = "Dashing";
}

状态本身由三张表管理: enter、update、exit。切换时先退出旧状态，再进入新状态，最后通知动画系统。

using StateLogic = std::function<void(float)>;

std::map<std::string, StateLogic> m_state_updates;
std::map<std::string, StateLogic> m_state_enters;
std::map<std::string, StateLogic> m_state_exits;

状态切换没有立刻执行，而是先写入 m_queued_state_name。每帧先做决策，最后统一执行切换，这样可以避免一个状态更新过程中连续切好几次。

void HSM::update(float delta) {
    m_queued_state_name.clear();

    bool transition_found = check_and_apply_shared_transitions();
    if (!transition_found && m_state_updates.count(m_current_state)) {
        m_state_updates[m_current_state](delta);
    }

    if (!m_queued_state_name.empty()) {
        perform_queued_switch();
    }
}

共享转移先于子状态逻辑

HSM 的重点不是状态数量，而是优先级。这个项目里冲刺优先级最高，几乎可以从任何状态发动；地面父状态统一处理下蹲、跳跃、掉落；空中父状态统一处理落地和抓墙。

bool HSM::check_and_apply_shared_transitions() {
    if (m_owner->was_dash_pressed() && m_owner->can_dash()) {
        switch_state("Dashing");
        return true;
    }

    if (m_current_super_state == "OnGround") {
        if (m_owner->is_crouch_held() && m_current_state != "Crouch") {
            switch_state("Crouch");
            return true;
        }

        if (m_owner->was_jump_pressed_in_buffer()) {
            switch_state("Jump");
            return true;
        }

        if (!m_owner->get_physics()->is_on_ground()) {
            switch_state("Fall");
            return true;
        }
    }
    else if (m_current_super_state == "InAir") {
        if (m_owner->get_physics()->is_on_ground()) {
            switch_state("Idle");
            return true;
        }

        if (m_owner->get_physics()->is_against_wall() &&
            !m_owner->is_in_wall_jump_grace_period()) {
            if (m_owner->get_move_direction().x *
                m_owner->get_wall_direction() > 0.1f) {
                switch_state("WallGrab");
                return true;
            }
        }
    }

    return false;
}

共享转移先执行以后，子状态就能写得很窄。Idle 只关心有没有移动输入，Run 只关心是否停下，Jump 只关心上升速度何时变成下落，Dashing 只关心持续时间是否结束。

用动作意图隔开状态机和输入

角色控制里最容易出问题的是速度归属。玩家输入想改速度，状态机也想改速度，物理系统还会因为碰撞清速度。如果这些地方都直接写 m_velocity，角色就会出现跳跃被输入覆盖、冲刺被重力打断、下蹲速度没降下来这类问题。

这里我让 HSM 输出 ActionIntent，再由 Player::update() 在固定阶段执行。

struct ActionIntent {
    bool override_velocity;
    SDL_FPoint velocity_to_set;
};

每帧更新顺序是固定的:

void Player::update(float delta) {
    m_hsm_intent = { false, {0, 0} };

    handle_continuous_input();
    update_timers(delta);

    m_hsm.update(delta);

    if (m_hsm_intent.override_velocity) {
        m_physics.set_velocity(m_hsm_intent.velocity_to_set);
    }
    else if (m_can_control_movement) {
        float current_move_speed = m_crouch_held ? CROUCH_MOVE_SPEED : MOVE_SPEED;
        float current_vy = m_physics.get_velocity().y;
        m_physics.set_velocity({ m_move_input.x * current_move_speed, current_vy });
    }

    m_physics.update(delta);
    update_event_flags();
    m_animator.update(delta);

    pre_update_input_flags();
}

这套顺序能保证一次性输入在 HSM 决策时还存在，比如按下冲刺的这一帧 m_dash_pressed_this_frame 仍然是 true。等物理、动画、特效都处理完，再统一清掉一次性标记。

角色细节放在状态边界上

跳跃进入时消耗跳跃缓冲，并用 ActionIntent 请求一个向上的速度。这样空格可以提前 0.1 秒按下，落地瞬间仍然能跳起来。

m_state_enters["Jump"] = [&](float delta) {
    m_owner->consume_jump_buffer();
    m_owner->set_movement_control(false);

    float current_vx = m_owner->get_physics()->get_velocity().x;
    m_owner->set_action_intent({ true, { current_vx, -400.0f } });
};

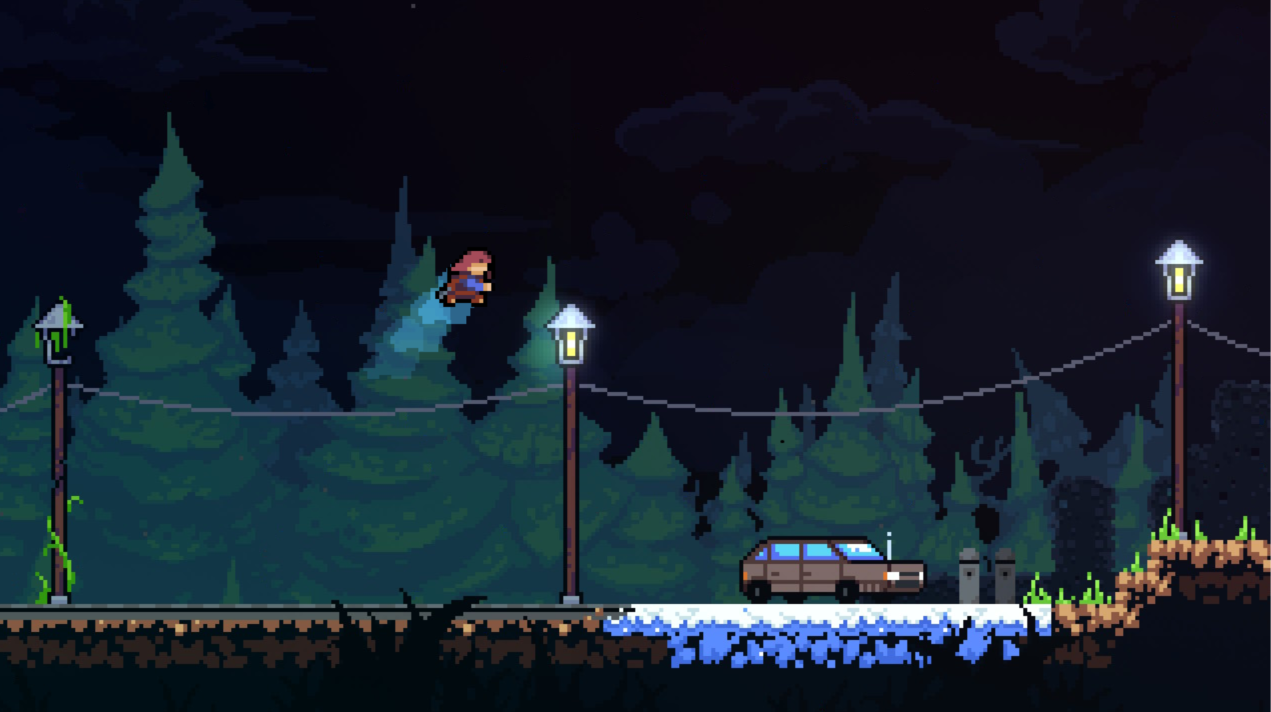

冲刺进入时关闭重力、占用移动控制、按输入方向施加速度。没有方向输入时，冲刺方向会退回到角色上一帧朝向。

if (m_dash_pressed_this_frame) {
    m_dash_direction = (VectorLengthSq(m_move_input) > 0.1f) ?
        VectorNormalize(m_move_input) :
        SDL_FPoint{ m_last_facing_x, 0.0f };
}

m_state_enters["Dashing"] = [&](float delta) {
    m_state_timer = 0.0f;
    m_owner->on_dash_used();
    m_owner->set_movement_control(false);
    m_owner->get_physics_ref()->set_use_gravity(false);
    m_owner->get_physics_ref()->apply_dash_impulse(
        m_owner->get_dash_direction(),
        800.0f);
};

冲刺结束时不是直接停下，而是保留一半当前速度。这会让冲刺后进入下落更自然，不会像撞到空气墙一样突然归零。

m_state_exits["Dashing"] = [&](float delta) {
    m_owner->set_movement_control(true);
    m_owner->get_physics_ref()->set_use_gravity(true);

    auto vel = m_owner->get_physics()->get_velocity();
    m_owner->set_action_intent({ true, VectorMultiplyScalar(vel, 0.5f) });
};

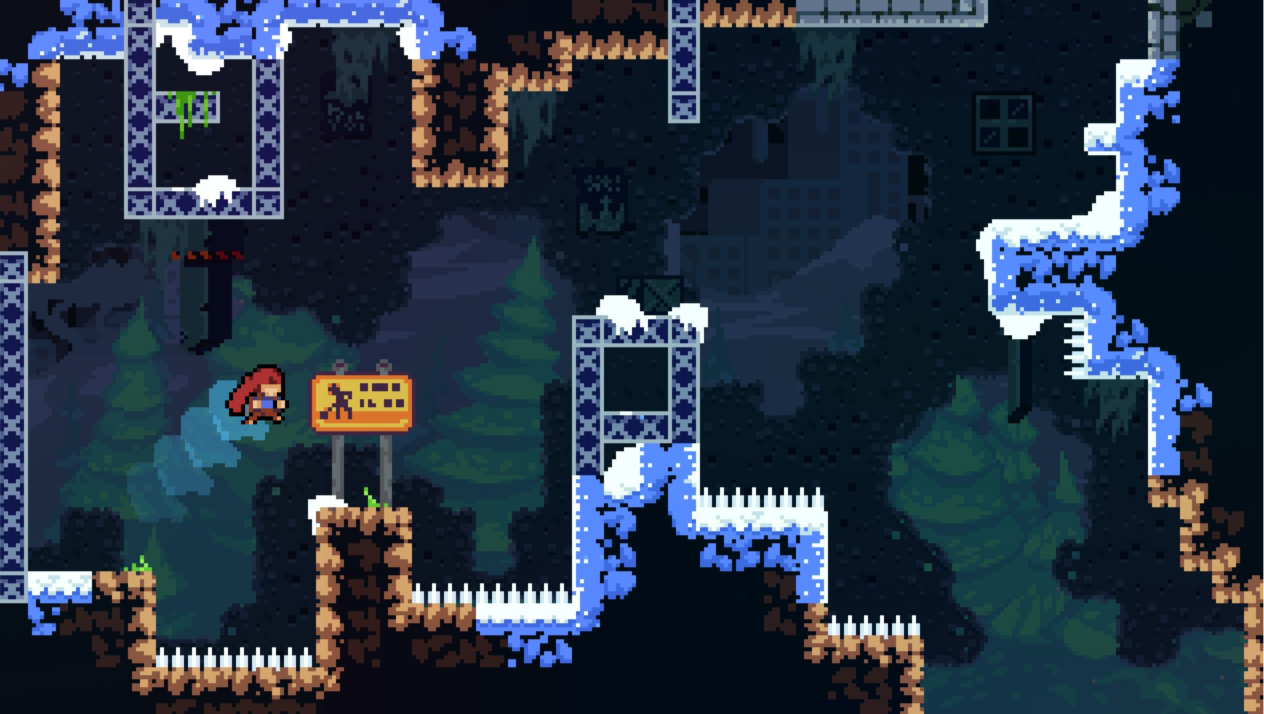

抓墙进入时关闭重力并清零速度，更新时只允许沿墙上下移动。蹬墙跳进入时会给一个反墙方向的水平速度，再加一个向上的速度。

m_state_enters["WallGrab"] = [&](float delta) {
    m_owner->set_movement_control(false);
    m_owner->get_physics_ref()->set_use_gravity(false);
    m_owner->get_physics_ref()->set_velocity({ 0, 0 });
};

m_state_updates["WallGrab"] = [&](float delta) {
    float climb_vy = m_owner->get_move_input().y * 100;
    m_owner->get_physics_ref()->set_velocity({ 0, climb_vy });

    if (m_owner->was_jump_pressed_in_buffer()) {
        switch_state("WallJump");
        return;
    }
};

蹬墙跳后有一个 0.15 秒的抓墙豁免期。没有这段时间，玩家刚从墙上跳开的一瞬间仍然贴着墙，很容易被共享转移重新拉回 WallGrab，手感会像跳不出去。

m_state_enters["WallJump"] = [&](float delta) {
    m_owner->consume_jump_buffer();
    m_owner->set_movement_control(false);

    float h_force = -m_owner->get_wall_direction() * 150.0f;
    m_owner->get_physics_ref()->set_velocity({ h_force, -350.0f });
    m_owner->start_wall_jump_grace_period(0.15f);
};

下蹲不只是换动画

下蹲状态会切换碰撞箱。普通站立碰撞箱是 32x64，下蹲碰撞箱是 32x32。这让角色可以进入低矮空间，而不是只播放一个看起来变矮的动画。

PhysicsBody::PhysicsBody(Player* owner)
    : m_owner(owner), m_position({ 100.0f, 400 }), m_velocity({ 0, 0 }) {
    m_collider_profiles["normal"] = { -16.0f, -64.0f, 32.0f, 64.0f };
    m_collider_profiles["crouch"] = { -16.0f, -32.0f, 32.0f, 32.0f };
    m_current_collider = m_collider_profiles["normal"];
}

退出下蹲时不能无脑站起来，需要先检查头顶空间。如果头顶被挡住，就继续留在 Crouch。

m_state_updates["Crouch"] = [&](float delta) {
    if (!m_owner->is_crouch_held()) {
        if (!m_owner->is_head_blocked()) {
            switch_state("Idle");
            return;
        }
    }
};

m_state_exits["Crouch"] = [&](float delta) {
    m_owner->get_physics_ref()->set_collider_size("normal");
};

这里还有一个值得注意的取舍: 当前 is_head_blocked() 里先用了一个固定天花板高度做保护。如果关卡里有更复杂的低矮平台，后续应该把“假设站立碰撞箱”拿去和地图矩形一起检测，这样下蹲就能和真实地图完全一致。
